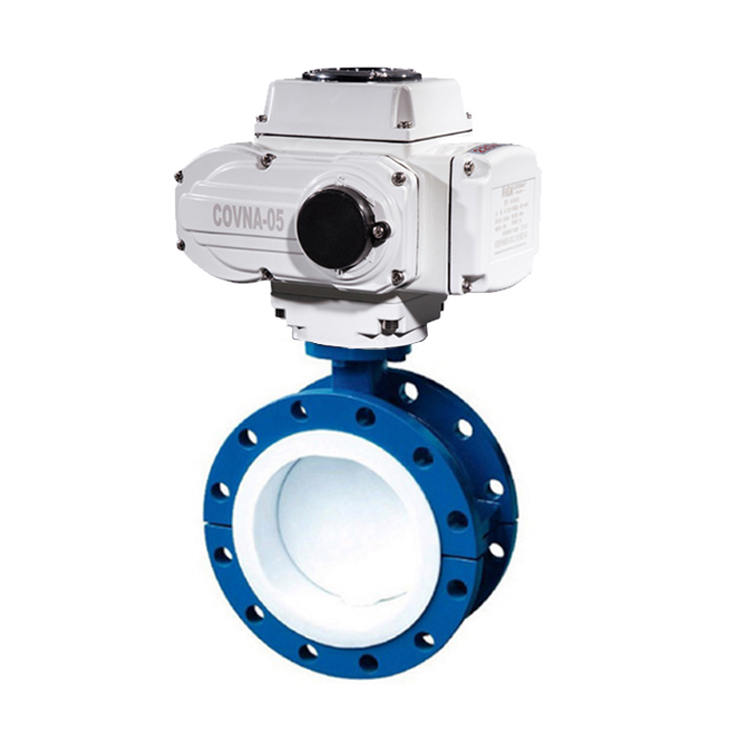

HK60-D-CF电动铸铁衬氟软密封法兰蝶阀
HK60-D-CF电动铸铁衬氟软密封法兰蝶阀

产品型号

HK60-D-CF

公称通径

DN50-DN500

阀体材质

SS304  SS316  SS316L

阀座密封

PTFE:-20℃~180℃

PPL:-20℃~250℃

使用电压

DC-12V, 24V; AC-24V, 110V, 220V, 380V

适用介质

食品、医药、包装、机械、灌装机械等卫生级别工况使用


衬氟蝶阀是在常规蝶阀的阀内和阀板上衬聚四氟,使介质和阀体隔离,达到防腐的效果。该阀具有越来越紧密的关闭功能,密封性能可靠。可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质。


在线咨询

咨询热线:13556667439

技术参数
执行器参数
安装注意事项
  •




    衬氟蝶阀是在常规蝶阀的阀内和阀板上衬聚四氟,使介质和阀体隔离,达到防腐的效果。该阀具有越来越紧密的关闭功能,密封性能可靠。可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质。






    公称通径

    DN50-DN500

    阀座密封

    不锈钢、铸铁、球墨铸铁、铸钢

    公称压力

    <1.6Mpa

    阀板材质

    不锈钢、铸铁

    连接类型

    法兰连接

    阀杆材质

    聚四氟乙烯

    结构类型

    浮动球芯

     适用介质水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质




    电动铸铁衬氟软密封法兰蝶阀外形尺寸:





    电动铸铁衬氟软密封法兰蝶阀技术规范:




    ※注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。











    衬氟蝶阀是在常规蝶阀的阀内和阀板上衬聚四氟,使介质和阀体隔离,达到防腐的效果。该阀具有越来越紧密的关闭功能,密封性能可靠。可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质。






    公称通径

    DN50-DN500

    阀座密封

    不锈钢、铸铁、球墨铸铁、铸钢

    公称压力

    <1.6Mpa

    阀板材质

    不锈钢、铸铁

    连接类型

    法兰连接

    阀杆材质

    聚四氟乙烯

    结构类型

    浮动球芯

     适用介质水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质




    电动铸铁衬氟软密封法兰蝶阀外形尺寸:





    电动铸铁衬氟软密封法兰蝶阀技术规范:




    ※注:系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。








  • 执行器1.png




    电动执行器性能及特点:

    优质铝合金压铸外壳,外观精巧,造型美观,最大扭矩4000Nm,防护等级可达IP68。整机经过2kgf/cm²密封性实验,可置于20m水深不渗漏。

    阀门状态显示

    简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片,拒绝采用抗老化性差,受温度变化极易变形的塑料镜片。

    原装进口导电塑料定位器

    高品质原装进口导电塑料定位器,精度更高,寿命更长。

    电气限位行程微调节装置

    采用独有的专利技术设计,只需一只六角扳手,即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能,使得电气限位行程的调整更加精准。

    伺服控制器

    独特的电子制动功能有效消除电机惯量,定位精确0.3%以上。输入、输出,电源三级光电隔离,搞干扰性能卓越,可控硅输出,动作时间快,频度可达1200次。

    机械限位行程调节装置

    不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节,螺栓置于外部,每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度,但也可以调节至任何角度。



    电动执行器详细的尺寸大小、机型性能及接线图可点击: 电动执行器 进行了解!








    电动执行器性能及特点:

    优质铝合金压铸外壳,外观精巧,造型美观,最大扭矩4000Nm,防护等级可达IP68。整机经过2kgf/cm²密封性实验,可置于20m水深不渗漏。

    阀门状态显示

    简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片,拒绝采用抗老化性差,受温度变化极易变形的塑料镜片。

    原装进口导电塑料定位器

    高品质原装进口导电塑料定位器,精度更高,寿命更长。

    电气限位行程微调节装置

    采用独有的专利技术设计,只需一只六角扳手,即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能,使得电气限位行程的调整更加精准。

    伺服控制器

    独特的电子制动功能有效消除电机惯量,定位精确0.3%以上。输入、输出,电源三级光电隔离,搞干扰性能卓越,可控硅输出,动作时间快,频度可达1200次。

    机械限位行程调节装置

    不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节,螺栓置于外部,每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度,但也可以调节至任何角度。



    电动执行器详细的尺寸大小、机型性能及接线图可点击: 电动执行器 进行了解!


  • 安装注意事项:

    1、本品出厂前已经过全面调试,实际安装时,因阀门、联轴器等原因有可能不能满足您的使用要求,重新调试时请遵循产品说明书进行调试,如果还未解决请联系客服,将会安排技术工程师指导安装。

    2、请严格按照说明书进行安装与调试,可参考安装接线图进行安装。

    3、不可在未了解清楚安装与调试流程的情况下进行安装调试,避免造成不可逆电机损坏。

    4、如果订购的是非防爆型执行器,请避开易燃易爆环境。

    5、安装时请预留接线、手动操作等维修用空间

    6、更详细内容请参考产品说明书或者咨询在线客服,也可拨打科威纳热线电话:13556667439


    安装注意事项:

    1、本品出厂前已经过全面调试,实际安装时,因阀门、联轴器等原因有可能不能满足您的使用要求,重新调试时请遵循产品说明书进行调试,如果还未解决请联系客服,将会安排技术工程师指导安装。

    2、请严格按照说明书进行安装与调试,可参考安装接线图进行安装。

    3、不可在未了解清楚安装与调试流程的情况下进行安装调试,避免造成不可逆电机损坏。

    4、如果订购的是非防爆型执行器,请避开易燃易爆环境。

    5、安装时请预留接线、手动操作等维修用空间

    6、更详细内容请参考产品说明书或者咨询在线客服,也可拨打科威纳热线电话:13556667439
