气动执行器分为单作用和双作用有什么不同意义

AW系列气动执行器适用与90℃回转（1/4转）的阀门。如球阀、蝶阀、旋塞阀等。本产品设计制造采用JIS标准，与阀门连接部采用国际标准ISO5211。执行器选用与安装使用AW气动执行器时，先确定阀门的扭矩，考虑管道介质;水蒸气或非润滑的介质增加25％安全值;非润滑的干气介质增加60％安全值;非润滑用气体输送的颗粒粉料介质增加1 00％安全值;对于清洁、无摩擦的润滑介质增加20％安全值，然后根据气源工作压力，查找双作用式或单作用式扭矩表，可得到准确的执行器型号。

气动执行器与阀门安装精度是否正确，直接影响执行器安全操作和使用寿命。合理安装是将执行器中心轴与阀杆必须绝对同轴，合理连接安装。执行器与阀门装配之前，应对阀门扭矩测定，不应超出所要求扭矩。装配后，气动执行器和阀门同时试验，对阀门加压至额定密封压力，执行器以气源压力为 0.4～0.7MPa或按用户需要的气源压力，对气动执行器的两个进气口进行切换进气，观察气动阀门的开启和关闭情况，不应有停顿、爬行现象，应开关灵活旋转，应要进行多次反复试验。

双作用气动执行器,单作用气动执行器

双作用气动执行器与单作用气动执行器的区别

双作用气动执行器就是通气的情况下气动执行器就开始转动打开阀门，当要关闭阀门的时候另外一边通气才能关闭，是靠气缸复位的，在失去气源的时候只能保持原位；

单作用气动执行器在通气的情况下气动执行器打开阀门，不通气源的情况下自动关闭，单作用气动执行器靠弹簧自动复位，一般在危险的工况中使用较多，比图输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降到最低，而双作用一般不容易复位。

单作用气动执行器一般分为常开型和常闭型

常开型：通气关，断气开

常闭型，通气开，

断气关一般工况中使用双作用的较多，双作用气缸的没有弹簧，因而成本比单作用气动执行器的成本低

气动执行器及附件的功能和用途

双动式气动执行器：对阀门开启和关闭的两位式控制。

弹簧复位式：在电路气路切断或故障，阀门自动开启或关闭。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (可提供防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (可提供防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：自动控制在不正常情况下可以手动操作。

科威纳阀门订货须知

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户根据控制需要，详细选择下列附件,并在技术合同上注明。

1、气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。

2、电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。

3、信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

4、定位器：①电气定位器、②气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

5、气源处理三联件：①过滤减压阀、②油雾器。

6、手动操作机构。

7、特殊接口尺寸。

8、特殊定制。

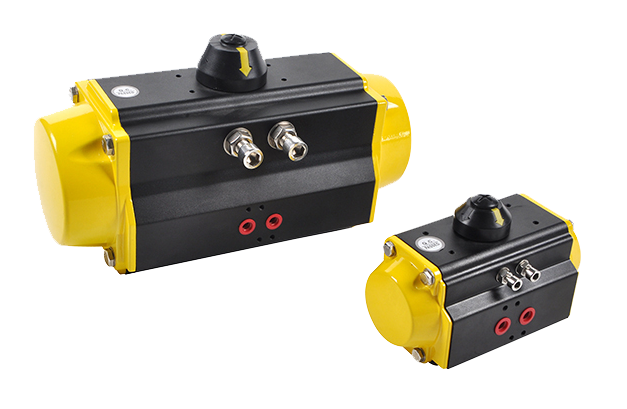

 1、AW气动执行器分为双作用式和单作用式(弹簧复位)，两个分体气缸，容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。

 2、输出扭矩大，动作灵活平稳;缸体内壁和活塞轴镀硬铬，具有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。

 3、回转角度:双作用式=90°,单作用式=90°从两端可调节角度±5°

4、工作环境温度:-20～90℃。

5、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。

6、基本设计：气动双气缸双活塞拔叉传动机构。

　 型号AWxx=双作用式;　

　 型号AWxxS=单作用式（弹簧复位）。

7、强大的附件功能：可配单（双）电控电磁阀、限位开关回讯器、电气位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。
