蝶阀全方面分析及材质鉴别

发布日期:2021-10-19       来源:

蝶阀全方面分析及材质鉴别

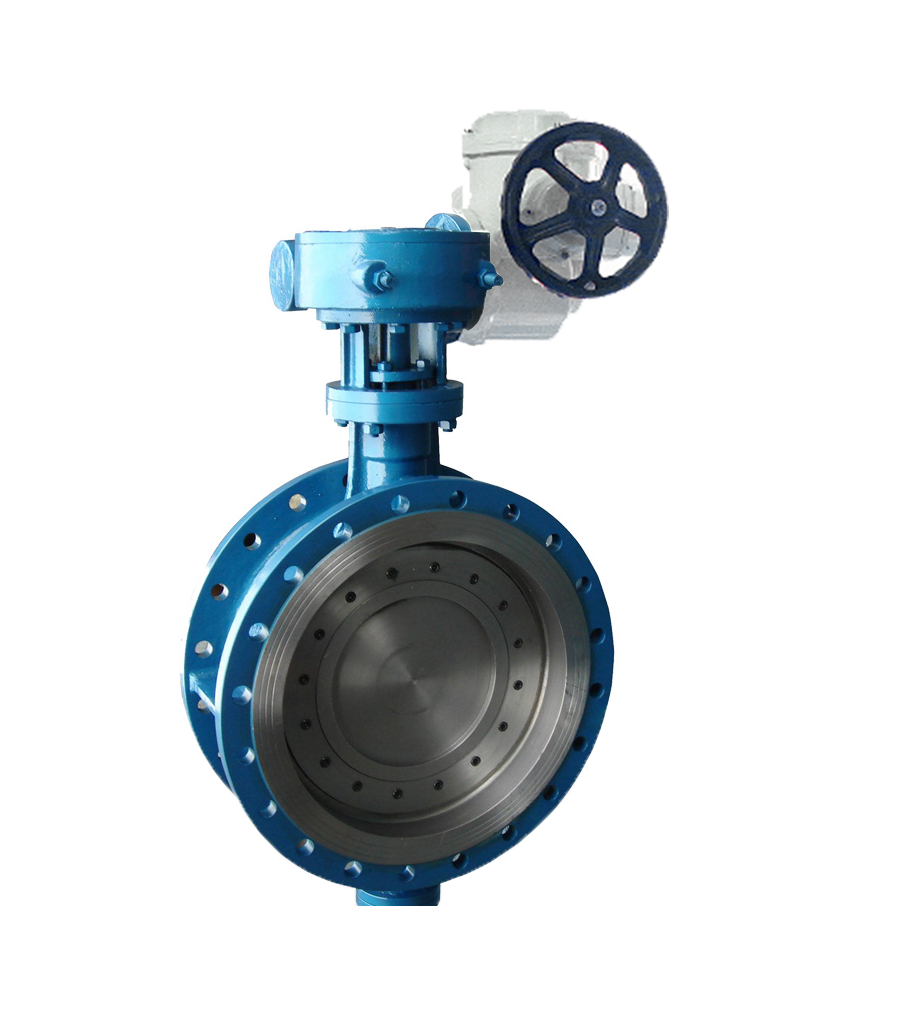

蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。



蝶阀结构

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。

蝶阀特点:

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。

4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,族杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动气动等执行机构,可实现远距离控制和自动化操作。





蝶阀的材质鉴别方法

1.化学和光谱分析

利用化学分析来对蝶阀材质中各种元素的含量进行确定是很早就已经有的方法,而且这个方法根据长时间的使用可以说还是非常可靠的。而光谱分析指的是蝶阀的材料会在高温和高能量的激发下发射光谱,所以利用光谱分析也可以确定蝶阀的材质。

2.火花鉴别

对金属材料进行打磨的时候,往往会因为剧烈的摩擦而产生火花。而对蝶阀材质的鉴别正是依靠这个方法,对其进行打磨,靠辨别其火花的特点来鉴别其材质的构成。

3.断面

对蝶阀样品进行切割,从其断面上的色泽、晶粒等特性可以分辨出阀门材质中各种元素的含里,但这个方法往往需要有一定金属材料制造经验的人才能做到。



缺点

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。



蝶阀结构

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。蝶阀特点

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。

4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,族杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂寸阀杆崩出。

5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。




×
