本文详解如何区分电磁阀和电动阀

发布日期:2021-11-24       来源:Zoey


电动阀电磁阀都是常用的工业设备,电磁阀严格意义上来讲也是一种电动阀,但通常意义上,我们都会把两者区分开来。那么只有一字之差的两种设备,有什么区别,下面的内容会给你答案。

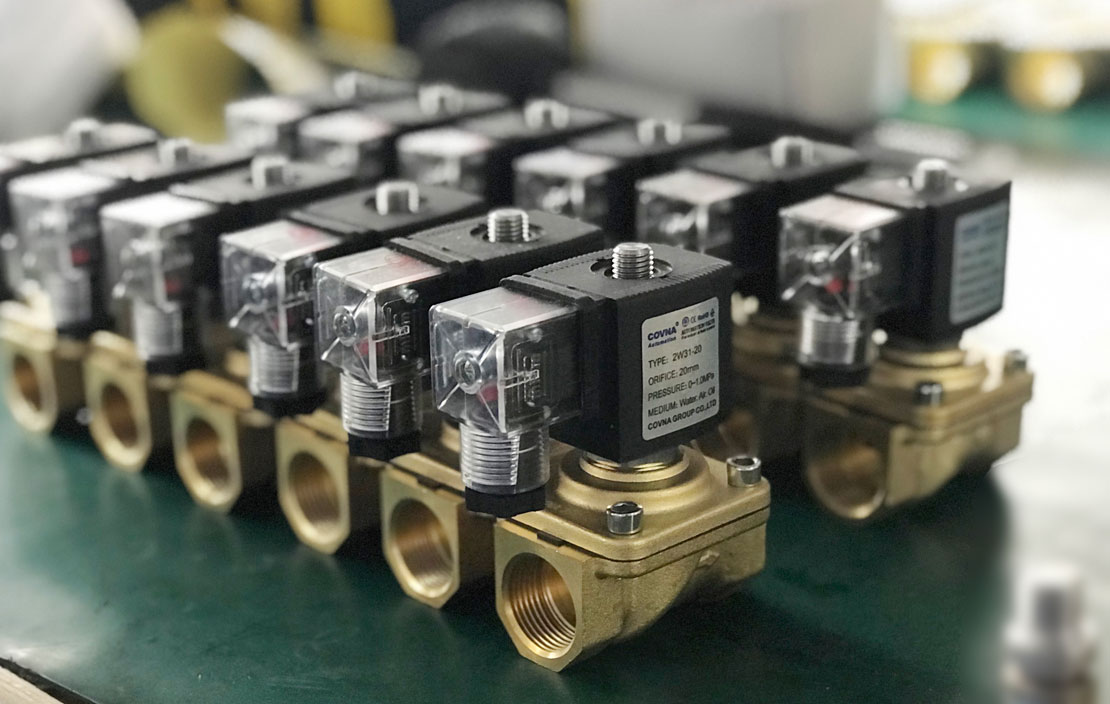

什么是电磁阀?

电磁阀,顾名思义就是利用电磁力来控制介质的工业设备。控制对象包括但不限于液压、气动,是一种可以快速关断接通的设备。



电磁阀按原理分类

电磁阀按照工作原理可以分为先导型、直动型、分布直动型。

先导型电磁阀

原理:通电线圈产生磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,介质压力推动关闭件向上移动,阀门打开;断电时,磁力消失,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,介质压力推动关闭件向下移动,关闭阀门。像图中这样的气动电磁阀就是先导型。

特点:流体压力范围上限较高,可选择任意方式安装,横竖正斜都可以。

注:先导型电磁阀对介质的最低压力有要求,压力过低会导致电磁阀无法正常动作,这点在使用维修时需要注意。

直动型电磁阀

原理:顾名思义直动型电磁阀就是通电时,线圈产生磁力把关闭件从阀座上提起,打开阀门;断电时磁力消失,弹簧把关闭件压回阀座上,阀门关闭。

特点:因为磁力直接带动关闭件,所以对介质压力没有要求,无介质时电磁阀也可正常工作。

注:直动型电磁阀的通径一般不超过25CM,一些液压站或者小管径液体控制电磁阀使用的就是直动型结构。

分布直动型电磁阀

原理:它是一种直动和先导式相结合的电磁阀,当没有压差时,通电后磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

特点:动作不受介质压力影响,但功率较大,因为结构原因必须水平安装。通径较大的电磁阀多采用这种结构。

电磁阀结构简单,一般来说只有开、关两种状态。虽然电磁阀结构不复杂,但是比较精密,所以对介质的洁净程度要求比较高,杂质过多会影响电磁阀的正常动作。

电磁阀使用中常遇见的问题

①电磁阀不动作的原因

线圈损坏或者线圈未得电;

对于先导型电磁阀,可能是介质压力不足;

气动阀有可能是气体内水分过多。

②电磁阀不能正常开通关闭的原因

介质内杂质过多,导致电磁阀不能正常密闭;

密封件磨损严重;

气动阀水分过多;

弹簧弹力不足。

以上是在实际工作中遇到的可能的问题,包括但不仅限于以上故障和原因。

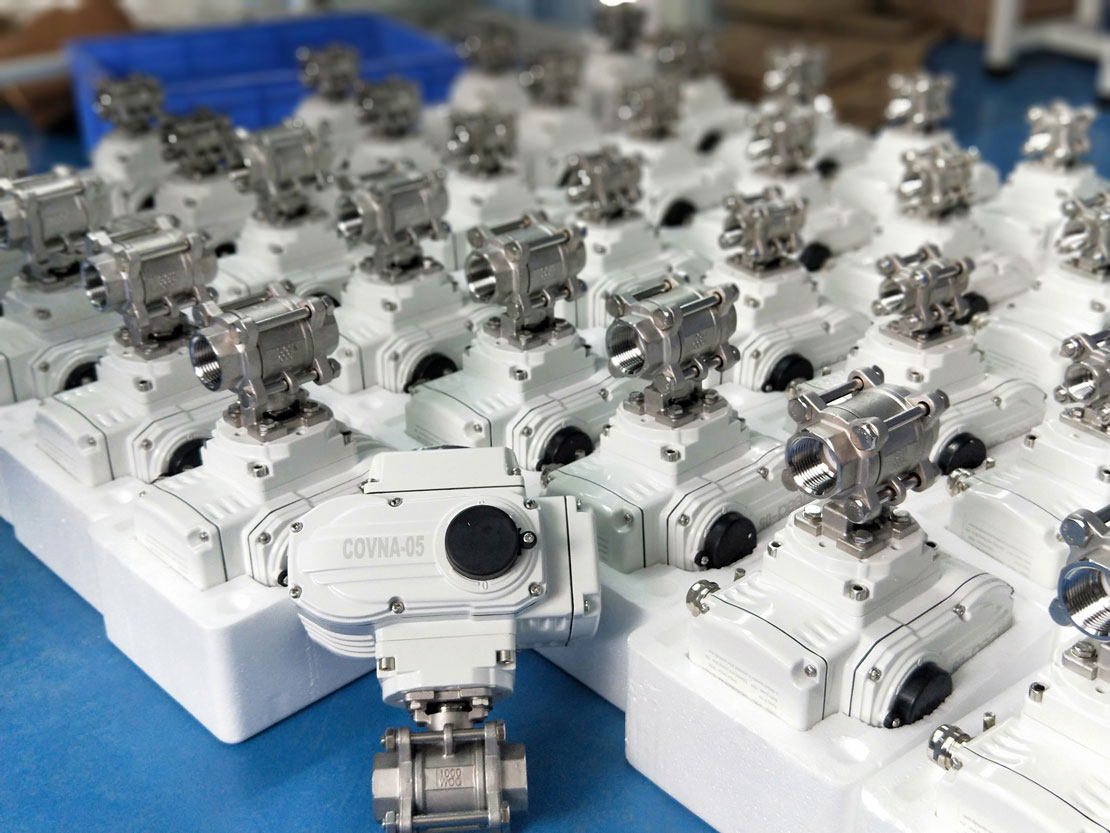

什么是电动阀

电动阀,简单来讲就是利用电动执行器来进行阀门开关的设备,也就是用电动执行器来代替人力对阀门进行控制。

从电动阀的结构上,可以看出阀体部分和普通手动阀并没有太大的区别,区别在于手轮换成了电动执行器。

电动执行器可以进行直线和旋转运动,所以理论上手动阀门都可以有电动版本,也就有了电动闸阀、电动蝶阀、电动球阀、电动风道阀等等各种电动阀。




电动执行器一般采用电机作为动力,驱动减速装置,并通过相应机构对阀门进行控制。所以电动阀相对电磁阀的开关动作要慢的多,不仅有开、关状态,并可以根据给定信号进行阀门开关幅度的调节。

我公司目前用到的电动调节阀主要用于交联硫化管道的水气平衡上,通过调节水流量来达到封闭管道内氮气的目的。该调节阀电动执行器内部主要有单相伺服电机、伺服控制器、减速装置、驱动螺杆、位置限位开关、位置反馈电位器等组成。工作时压差变送器将输出信号传给水位仪,水位仪根据设定的水位值输出信号给伺服控制器,伺服控制器控制电机动作来达到控制水气平衡的目的。

电动阀相对电磁阀结构要复杂,所需线路也复杂一些。但因为使用电机驱动,耐电压冲击能力要好,所以电动阀的使用寿命比电磁阀要长,故障率也要低一些。电动执行器的力矩较大,可以用在控制大管径、大流量的场合,缺点就是速度慢。

由以上内容,我们可以看出:

电磁阀主要用在小通径、流量小的场合;开关速度特别快;线圈耐电压冲击能力较差,容易损坏;对介质洁净度有较高要求。

电动阀主要用在大通径、大流量的场合;开关速度相对较慢;耐电压冲击能力强,故障率低;对介质洁净度基本没什么特殊要求。


×
