气动切断球阀(气动开关球阀)的工作原理

发布日期:2022-02-25       来源:Zoey


    气动切断球阀(又名气动开关球阀)是采用O型球芯结构,所以也称气动O型切断球阀。其具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。



气动开关球阀适用于两位切断的场合,阀与执行机构的连接采用直连方式,气动切断球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。



   通常适用于密封要求严格的场合,电动切断球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。

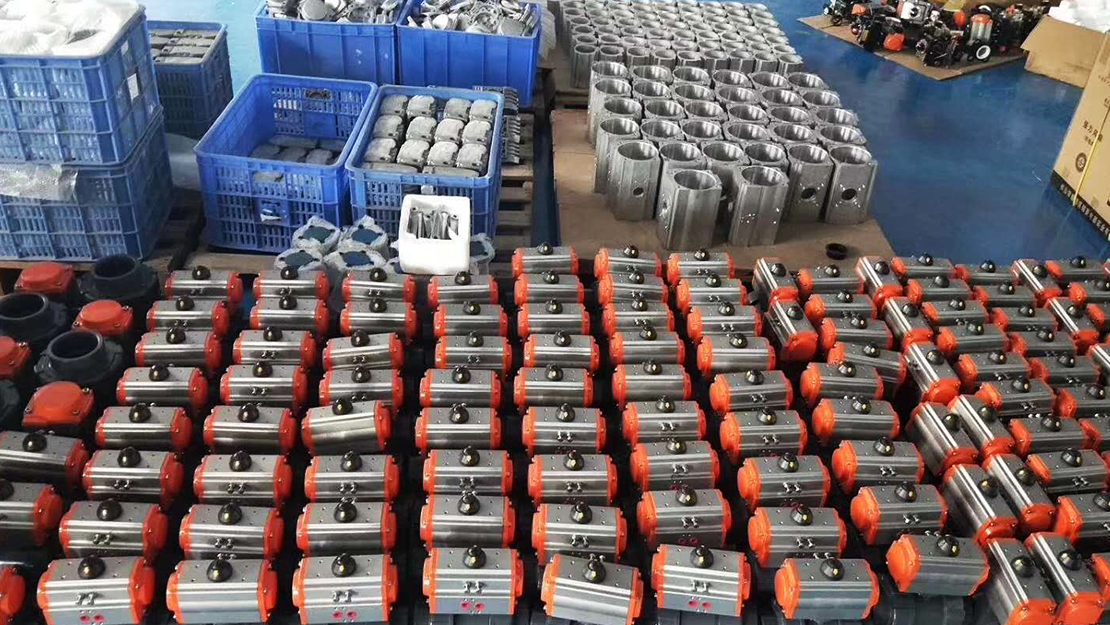

 气动切断阀



       气动O型切断球阀性能特点:



   ①流体切断和流通;



   ②密封性可靠,流通性能好,流阻小,装卸方便;



   ③采用直连方式,具有连线简单,结构紧凑,动作稳定。


   气动O型切断球阀原理



   由气动执行器和O型球阀组成,气动切断球阀阀体与执行机构的连接采用直连方式。



   气动切断球阀可配限位开关盒,电磁阀,减压阀等,使用0.4-0.7MPa气源可实现切断操作,并送出二对无源触点信号指示阀门开关。气动执行器可选用单作用气动执行器和双作用气动执行器。



   单作用的气动执行器在动力源发生故障时,可以按照系统设定的要求自动处于开启或者关闭的位置,双作用气动执行器,在断气后保持。


气动开关阀



        作用形式



   单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)



   双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K) --失气时阀位保持(FL)






×
