气动单座调节阀常见故障原因

发布日期:2022-08-05       来源:Zoey

气动单座调节阀是气动薄膜执行机构及单座阀组成,气动单座调节阀是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。

 常见故障及产生的原因:

(一)调节阀不动作。故障现象及原因如下:

无信号、无气源。①气源未开,②由于气源含水在冬季结冰,导致风管堵塞或过滤器、减压阀堵塞失灵,③压缩机故障;④气源总管泄漏。

有气源,无信号。①调节器故障,②信号管泄漏;③定位器波纹管漏气;④调节网膜片损坏。

定位器无气源。①过滤器堵塞;②减压阀故障I③管道泄漏或堵塞。

定位器有气源,无输出。定位器的节流孔堵塞。

有信号、无动作。①阀芯脱落,②阀芯与社会或与阀座卡死;③阀杆弯曲或折断;④阀座阀芯冻结或焦块污物;⑤执行机构弹簧因长期不用而锈死。

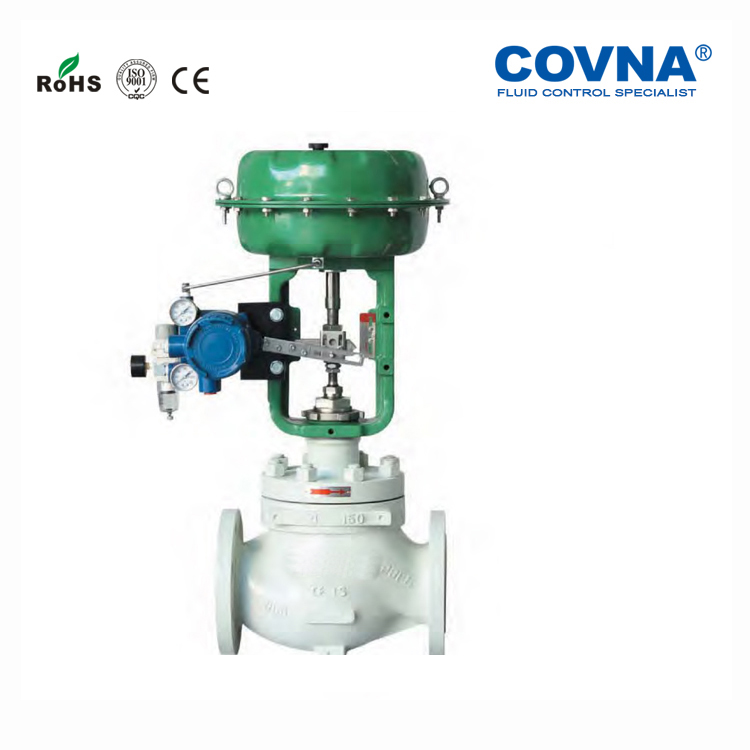

气动单座调节阀

(二)调节阀的动作不稳定。故障现象和原因如下:

气源压力不稳定。①压缩机容量太小;②减压阀故障。

信号压力不稳定。①控制系统的时间常数(T=RC)不适当;②调节器输出不稳定。

气源压力稳定,信号压力也稳定,但调节阀的动作仍不稳定。①定位器中放大器的球阀受脏物磨损关不严,耗气量特别增大时会产生输出震荡;②定位器中放大器的喷咀挡板不平行,挡板盖不住喷咀;③输出管、线漏气;④执行机构刚性太小;⑤阀杆运动中摩擦阻力大,与相接触部位有阻滞现象。

(三)调节阀振动。故障现象和原因如下:

调节阀在任何开度下都振动。①支撑不稳;②附近有振动源;③阀芯与衬套磨损严重。

调节阀在接近全闭位置时振动。①调节阀选大了,常在小开度下使用;②单座阀介质流向与关闭方向相反。

(四)调节阀的动作迟钝。迟钝的现象及原因如下:

阀杆仅在单方向动作时迟钝。①气动薄膜执行机构中膜片破损泄漏;②执行机构中“O”型密封泄漏。

阀杆在往复动作时均有迟钝现象。①阀体内有粘物堵塞;②聚四氟乙烯填料变质硬化或石墨一石棉填料润滑油干燥;③填料加得太紧,摩擦阻力增大;④由于阀杆不直导致摩擦阻力大;⑤没有定位器的气动调节阀也会导致动作迟钝。

(五)调节阀的泄漏量增大。泄漏的原因如下:

阀全关时泄漏量大。①阀芯被磨损,内漏严重,②阀未调好关不严。

阀达不到全闭位置。①介质压差太大,执行机构刚性小,阀关不严;②阀内有异物;③衬套烧结。

(六)流量可调范围变小。

主要原因是阀芯被腐蚀变小,从而使可调的最小流量变大。

了解气动调节阀的故障现象及原因,可以对症采取措施予以解决。


×
