①要求阀动作平稳;②小开度调节性能好;③选好所需的流量特性;④满足可调比;⑤阻力小、流量比大(阀的额定流量参数与公称通径之比);⑥调节速度。
这是不可分割、互相联系的两个因素。泄漏量应满足工艺要求,且有密封面的可靠性的保护措施;切断压差(阀关闭时的压差)必须提出来(遗憾的是许多设计院的调节阀计算规格书中无此参数),让所选阀有足够的输出力来克服它,否则会导致执行机构选大或选小。
即使是干净的介质,也存在堵塞问题,这就是管道内的不干净东西被介质带人调节阀内,造成堵卡,这是常见的故障,所以应考虑阀的防堵性能。通常角行程类的调节阀比直行程类的调节阀防堵性能好得多,故以后角行程类的调节阀使用将会越来越多。
它包括耐冲蚀、汽蚀、腐蚀。主要涉及到材料的选用和阀的使用寿命问题,同时,涉及到经济性问题。此问题的实质应该是所选阀具有较好的耐蚀性能且价格合理。如能选全四氟阀就不应该选全耐蚀合金阀;能选反汽蚀效果较好、结构简单的角形高压阀(满足两年左右使用寿命),就不应该选结构复杂、价格贵的其它高压阀。
这涉及调节阀的公称压力、工作温度的选定。耐压方面,如果只是压力高并不困难,主要是压差大会产生汽蚀;耐温方面,通常解决450℃以下是十分容易的,450~600℃也不困难,但到600℃以上时,矛盾就会突出;当温度在80℃时的切断类调节阀选用软密封材料通常是不可取的,应该考虑硬密封切断。常用材质的工作温度、工作压力与公称压力的关系见下表5-1。
此问题非常直观,一定是外观好、重量轻的阀受使用厂家欢迎。这里要改变一种偏见,认为调节阀是个“老大粗”,重一点或外观差一点,没什么了不起。现在我们十分重视它,从而提出了调节阀应该具有小型化、轻型化、仪表化的特征。
表5-1常用材质的工作温度、工作压力与PN关系
材料 | 公*B 力PN <mpa)< span> | 介质工作温 | £ | |||||||||||||
< 120 | < 200 | < 250 | < 300 | < 350 | < 400 | < 425 | < 450 | < 475 | < 500 | < 525 | < 550 | < 575 | < 600 | < 625 | ||
最大工 | 乍月 | i六 | (M | Pa) | ||||||||||||
持铁 | 1.6 | 1.6 | 1.5 | 1.4 | ||||||||||||
碳素钢 | 4.0 | 4.0 | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 | |||||||
6.4 | 6.4 | 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 | ||||||||
22.0 | 22.0 | 22.0 | 20.2 | 18.0 | 16.1 | 14.1 | 12.7 | 9.8 | ||||||||
32.0 | 32.0 | 32.0 | 29.4 | 26.2 | 23.4 | 20.5 | 18.5 | 14.4 | ||||||||
lCrl8Ni9T | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 3.0 | 2.7 | 2.4 | 2.1 | 1.9 | 1.7 | 1.4 | 1.1 | 0.8 | 0.5 |
6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 4.4 | 4.2 | 4.0 | 3.8 | 35 | 3.4 | 3.2 | 2.9 | 26 | 2.2 | |
22.0 | 22.0 | 22.0 | 22.0 | 22.0 | 22.0 | 16.5 | J4.8 | 13.2 | 11.5 | 10.5 | 9.3 | 7.7 | 6.0 | 4.4 | 2.7 | |
32.0 | 32.0 | 32.0 | 32.0 | 32.0 | 32.0 | 24.0 | 21.6 | 19.2 | 16.8 | 15.2 | 13.6 | 11.2 | 8.8 | 6.4 | 4.0 | |
含铝不少于0.4%的铝銅及铭铝钢 | 4.0 | 4.0 | 3.6 | 3.4 | 3.2 | 2.8 | 2.2 | 1.6 | ||||||||
6.4 | 6.4 | 5.8 | 5.5 | 5.2 | 4.5 | 3.5 | 2.5 | |||||||||
22.0 | 22.0 | 20.1 | 19.0 | 17.9 | 15.7 | 12.2 | 9.0 | |||||||||
32.0 | 32.0 | 29.1 | 27.5 | 25.9 | 22.7 | 17.6 | 13.0 |
在满足上述使用功能的要求中,适用的阀有几类,此时便应综合经济效果确定某一阀型,为此,我们认为,至少应该考虑以下四个问题:
1)高可靠性。
①结构简单;②可靠性高。这里需要改变过去片面追求性能指标,忽视可靠性的错误作法。
2)使用寿命长。
3)维护方便,备品备件有来源。
4)产品价格适宜,性能价格较好。

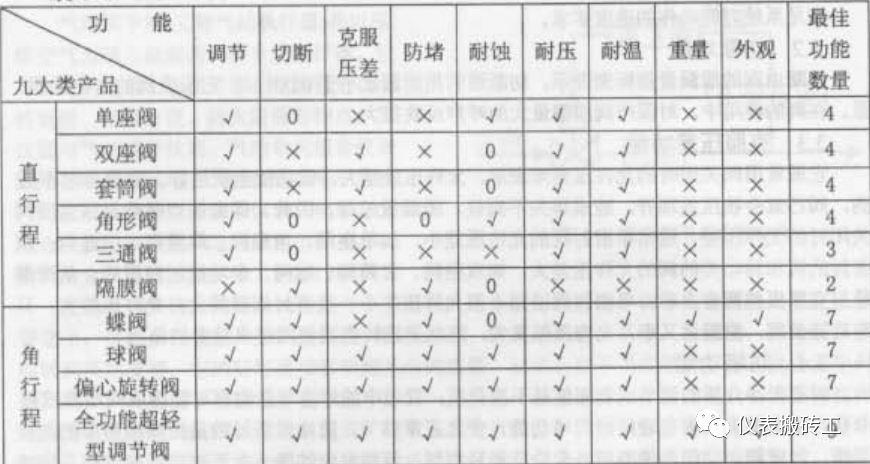

根据调节阀的功能优劣和上述观点,特提供调节阀的优选次序如下:
①全功能超轻型调节阀→②蝶阀→③套筒阀→④单座阀→⑤双座阀→⑥偏心旋转阀→⑦球阀→⑧角形阀→⑨三通阀→⑩隔膜阀。
在这些调节阀中,我们认为应该尽量不选用隔膜阀,其理由是隔膜是一个极不可靠的零件,使其隔膜阀也成为了可靠性差的产品。
执行机构选择的主要考虑因素是:①可准性:②经济性:③动作平稳、足够的输出力:④重量外观:⑤结构简单、维护方便.
1) 可靠性方面
气动执行机构简单可靠:老式电动执行机构可靠性差是它过去的一贯弱点.然而在90 年代电子式执行机构的发展彻底解决了这一向题,可以在5〜10年内免维修,它的可靠性甚 至超过了气动执行机构.正由于此,笔者认为,它将成为下世纪调节阀的主流・
2) 驱动源
气动执行机构的最大不足就是需另设置气源站,増加了费用:电动阀的驱动源随地可取.
3) 价格方面
气动执行机构必须附加阀门定位器.再加上气源・其費用与电动阀不相上下(进口电气 阀门定位器与进口电子式执行机构价格相当;国产定位器与国产电动执行器不相上下).
4) 推力和刚度
两者相当.
5) 防火防爆
“气动执行机构+电气阀门定位器”略好于电动执行机构。
1、在可能的情况下.建议选用进口电子式执行机构配国产阀(如全功能超轻型阀),以用于国产化场合、新建项目等.
2)薄膜执行机构里存在推力不够、刚度小、尺寸大的缺限,但其结构简单,所以,目前仍是使用最多的执行机构.但这里我们强调的是最好选用ZHA、ZHB型的精小型薄膜执行 机构去代替ZMA、ZMB型的老式薄膜执行机构,以获徊更轻的直版、更小的尺寸和大的输出力.
3)活塞执行机构选择注意方面:①气动薄膜执行机构推力不够时,选用活塞执行机构来提高输出力;对大压差的调节緝(如中压蒸汽切断),当DNNIOO时.我们建议选用单密封的调节阀(单座阀或箪座套筒四〉,保证阀有较好的切断性能,但此时,压差对阀芯的不平衡 力增大,宜选活來执行机构:当DNN200时.甚至要选双层活塞执行机构:②对普通调节阀, 还可选用活塞执行机构去代替薄膜执行机构,使执行机构的尺寸大大减小,就此观点而言, 气动活塞调节阀使用会更多:③对角行程类调节阀.其角行程执行机构的结构型式很多.使 之复杂化,应首先考虑结构简单、动作自如、尺寸小、推力大的执行机构,典型的结构是双 活塞齿轮齿条转动式.值得强调的是,传统的“直行程活塞执行机构+角铁+曲柄连杆”方式 应该淘汰。
材料的选择主要根据介质的温度、腐蚀性、汽蚀、冲蚀四方面决定.
1)金属耐蚀材料的选择
这是调节间材料选择的主要内容.在强腐蚀类的介质中选用耐腐蚀合金阀时,必须根据 其浓度、温度、压力三者结合起来才能选用相应的材质,这方面有专门的耐腐蚀数据手册・
常见的耐腐蚀材料表见5-2.
A— 推荐使用,B— 小心使用;C— 不能使用,L L— 缺乏资料・
\材料名称 流体名称\ | 碳钢 | 铸钢 | 304或 302不锈钢 | 铜316 不锈钢 | 桐 | 蒙乃尔合金(Monel) | 哈氏合| 金 (Hastel- loy-B) | 哈氏合金Hastd-I oy*C | Duri- met20 | 钛材 | 钴基合金 6 | 416 不锈钢 | 440℃硬质不锈钢 | 174 PH |
乙醛 CHjCHO | A | A | A | A | A | A | I, L | A | A | I L | I、L | A | A | A |
醋酸(气) | C | c | B | B | B | B | A | A | A | A | A | C | c | B |
醋酸(汽化) | C | c | A | A | A | A | A | A | A | A | A | C | c | B |
醋酸(蒸汽) | C | c | A | A | B | B | L L | A | B | A | A | C | c | B |
丙胴 CH3COOH5 | A | A | A | A | A | A | A | A | A | A | A | A | A | A |
乙焕 | A | A | A | A | I、L | A | A | A | A | I. L | A | A | A | A |
辞 | A | A | A | A | A | A | A | A | A | A | A | A | A | A |
硫酸铅 | c | C | A | A | B | B | A | A | A | A | I. L | C | C | k L |
氨 | A | A | A | A | C | A | A | A | A | A | A | A | A | k L |
筑化饺 | C | c | B | B | B | B | A | A | A | A | B | C | c | I、L |
硝(K)铉 | A | C | A | A | C | c | A | A | A | A | A | C | B | 1. L |
磷酸铉(单基〉 | C | c | A | A | B | B | A | A | B | A | A | B | B | I、L |
硫酸铉 | c | c | B | A | B | A | A | A | A | A | A | C | C | 1. L |
亚硫酸铉 | c | c | A | A | C | C | I、L | A | A | A | A | B | B | I、L |
苯胺 CftHjNH, | c | c | A | A | C | B | A | A | A | A | A | C | C | L L |
对汽蚀、冲蚀严重的內.如高压差介质.含固体噸粒的介质必须考虑耐磨损何题;对切断类硬密封调节阀也必须保护密封面,防止和减小冲蚀.可选用的是常用的耐磨材科是司特莱合金.
气动调节时按作用方式不同,分为气开间与气闭觸两种.气开阀随着信号压力的增加而打开,无信号时.阀处于关闭状态.气闭阀即随信号压力的増加,阀逐渐关闭,无信号时. 阀处于全开状态.
开、气闭個的选择主要从生产安全角度考虑.当系统因故障等质因使信号压力中断时 《即阀处于无信号压力的情况下时).号埋阀底处于全开还是关闭状态才能避免损坏设备和保护工作人员.若同处全开位置危害性小,则应选反之,应选气开阀・
选定了调节阀作用方式之后,叩可决定气动薄膜执行机构的作用方式.即决定正作用或反作用执行机构的问題.
传统的执行机构与阀体部件的配用情况见表 .依据所选的气开阁或气闭阀.从该表中即可决定执行机构的作用方式及型号.
值得强调的是,对气开阀采用倒装发芯去配正作用执行机构.现在看来是极不可取的・ 我们不去考虑阀的本身(阀芯仍然正装),而从改配反作用执行机构解决.这样既简单、又方 便(理由是改动阀比改反作用执行机构复杂多).
弹簧是气动调节阀的主要零件。弹簧范围是指一台阀在静态启动时的膜室压力到走完全 行程时的膜室压力,字母用 Pr表示.如Pr为2O-1OOKPa,表示这台阀静态启动时膜室压力 是20KPa.关闭时的膜室压力是lOOKPa.常用的弹簧范围有20〜lOOKPa、20-60KPa. 60- lOOKPa, 60〜180KPa、40-200KPa…由于气动仪表的标准信号是20-lOOKPa.因此传统的调节阀理论把与与动仪表标准信号一致的弹簧范围(20〜lOOKPa)定义成标准弹簧范围.调节阀厂家按20〜lOOKPa作为标准来出厂,这是十分緒误的.
为了保证调节阀正常关闭和启动.就必须用执行机构的输出力克服压差对阁芯产生的不平衡力、我们知道,对气闭阀膜室信号压力首先保证阀的关闭到位.然后再继续增加的这部
分力.才把阀芯压紧在阀座上。克服压差把间芯顶开.我们又知道.不带定位器调节阀的最大信号压力是lOOKPa.它所对应的20〜lOOKPa的弹簧范围只能保证阀芯走到位,再也没有一个克服压差的力量,阀工作时必然关不严,造成内漏,为此.就必须调整或改变弹簧范图.但是,把它说成“标准弹簧范囤”就出问题了・因为是标准就不能改动.如果我们坚持标准, 按“标准弹簧范围”来调整,那么,它又怎么能投用呢?在现实中.却有许多使用厂家和安装 公司:都坚持按“标准弹簧范围”20〜lOOKPa来调整和验收调节阀.又确实发生阀关不严的 问题 错误的根源就在此.
正确的提法应该是“设计弹簧范围。是我们设计生产弹簧的零件参数 工作时根据气开气闭还要作出相应的调挺.我们称为工作彈簧范围.仍以上述为例.设计弹范围20〜lOOKPa. 对气闭阀我们可以将工作弹簧范围调到!0-90KPa,这样就有lOKPa.作用在膜室的有效而积Ac上;又如气开阀,有气打开,无气时阀关闭,此时克服压差界的是弾簧的预紧力.为了 克服更大的压需调紧预紧力,还需带定位器.若定位器气源为l40KPa.我们可以将设计弹簧范围20 lOOKPa调紧到50〜130KPa,此时输出力为50KpaXAe.如果把20〜1OOKPa 作为标准弹簧固定的话・就只有20KpaXAe,带定位器也失去作用.由此可见,气开阀带定 位器也必须调高弹簧范围的起点压力才能提高执行机构的输岀力.
对不帯定位器的场、气闭阀我们还可以设计20〜80KPa,这样不带定位器仍有20KPa.Ae 的输出力.所以弹黄他用应根据气开气闭、带定位器与否、压差产生的不平衡力作用的方向, 三看姑合起来才能设计出相适应的弹簧“为什么国外设计的弹簧很多.高达十几种,就是此 道理.由此可见.标范围的提法是钳误的,它让人们在••标准”二字上而不能改动. 误导人们死套20〜lOOKPa来调校.结果造成无输出力或输出力不够.正确的提法应足:将“标 准弹簣范围”提法取消,改为“设计弹簧ffiffl-.其中20〜lOOKPa的弹簧范围称为常用范围.
弹簧范围的选择主要从圏的穏定性、输出力两方面考虑.
1) 阀的稳定性上选择
从阀的稳定性上选择.弹簧应该是越硬越好.如选用40〜200KPa・60〜180KPa的弹簧. 它不仅克服轻微振荡、克服摩擦力,而且能使阀芯往复运动自如.
2) 从输出力上选择
由于执行机构的愉出力是执行机构总的合力减去弹簧的张力、廉擦力、弹簧越软,其输出力就越大.所以.从输出力上考虑应该选择软弹簧(即小的弹簧范围)・
3) 从综合性能上选定弹賛范围
若从稳定性上选务,要选用弹簧范围大的硬弹黄:若从输出力来看.又应该选用弹簧范围小的软弹黄・两者互为矛盾.因此应予以综合考虑.在满足输出力的情况下,尽景选用范围大的硬弹簧.笔者建议.对薄膜阀充分利用定位器25OKPa的气源,选用60-180KPa的弹簧».它对气开阀有60KPa的输出力,对气闭阀有250— 18O=7OKPn的输出力,其弹簧范围 Pr为180-60= 120KPa.再看传统的20〜lOOKPa的弹簧配l40KPa的气源时的输出力;,开阀为20KPa・气闭阀与140-100= 40KPa.其弹簧葩围Pr=100-20=80KPa.由此不难看出. 无论从输出力、刚度上讲.我们建议选择60~l80KPa的弹簧范围远远优越于常规弹簧范围
4)特殊情况弹簧范围的选择
若遇大口径、大压差、含颗粒等场合时,其弾簧范围的选定通过详细计算来满足。
流动方向改变对使用寿命的影响
由于介质流动方向改变,因而介质对阀芯、阀座产生的冲刷和汽蚀发生了变化,对流开 型,介质从阀芯尖的一头往大的一端流动,冲刷和汽蚀丑接作用在密封而上,同时,介质一 旦经过节流口后,流速突然减慢,相当于突然扩大,使压力急剧回升.因此,汽蚀作用较强, 致使密封而很快被破坏.故流开型使用寿命短。见图5-5 (a).对流团型.与上述情况相反, 汽蚀和冲刷主要作用在密封而下面.同时.介质需要流经阀座后才突然扩大使压力急剧回升. 因此,在流经阀座通道过程中,相当于逐步扩大,压力恢复慢,减少了汽蚀的破坏.流出阀座后.压力急剧回升.汽蚀加剧,但是它基本上不作用在阀芯阀座密封面上.故流闭型使用 寿命比.见图5-5 (b).实践证明,在严重冲刷和汽蚀条件下,选用流闭型比流开型使用寿 命长1/4〜1/2倍以上,若长期在小开度上工作,可相差数倍以上
流开-流闭是对介质而言的。在节流口介质的流动方向向着阀门打开方向流动时称为流开型,反之,向着阀门的关闭方向流动时为流闭型。
目前,柔性石墨填料应用越来越广泛.特别是在高温情况下,选用这种填料,密封可靠,并可省去散热片.经济性也好.如高温蝶閥、髙温高压调节阀均采用这种结构.这样一来.生产厂将有柔性石墨填料和四氯填料两种供选用,四氟石墨填料的比较,选择见表
“V”型四氟壊料 | “0”型石墨填料 | ||
密封的可靠性 | 寿命短.可靠性差 | 寿命长、耐磨、可靠性高、摩擦大 | |
填料工作温度 | 一 40C 〜180C | 200"C 〜600C | |
选择情况 | 常溫 一 40 〜250C | 可优先选用 | 在需要帯定位器使用时可以考虑, 尤其是蒸气介质, |
中温 一 60 〜450X? | 必须加散热片,以使填料在250*0 以下工作.因増加散热片.使产品 价格比常温增加10〜20%左右 | 可以不带散热片使用,故经济性好,外形尺寸小,并且密封性能好, 但必须带定位器.目前选用越来越多,当工作温度较高时,可优先选 |
高温 +450〜+600C | 不能用(目前,四氟填料只设计到450℃以下〉 | 可用到600℃ | |
禁用介质 | 壻融状碱金属、高温三氟化氣及氟 元素 | 高温、高浓度强氧化剂 |
结论:
由于石墨填料耐磨、耐蚀、耐温,使用寿命长,是四氟填料寿命的2〜3倍,所以建议尽可能选用石墨填料, 尤其是旋转类调节阀、超高温调 节阀、带定位器使用的调节阀.
调节阀附件的正确选择应该是对阀的功能、安全、可靠性的有益保狂和补充,怛如果选型不当,就会带来许多副作用,因此.在选择时应予以高度重视・
1)定位器的工作原理:
定位器是提高调节阀性能的重要手段之一。定位器利用闭环原理.将输出量阀位反馈回来与输入量比较,即阀位信号直接与岡位比较。在不带定位器时,阀位信号为气动压力.它作用在膜片上产生推力,与弹簧张力和阀的轴向作用力平衡.因此,在此力一定的情况下. 若摩擦力、不平衡力等发生变化,必然引起弹簧张力的变化,而使行程发生变化,即不带定位器时.阀位信号压力不是直接阀位比较.而是力的平衡,故精度低,不平衡力变化大,阀位变化也大・因此.选用定位器能大大地提高阀的精度.同时.因气源压力大,还能提高阀 允许用压差,而且还具有加快阀动作,改变作用方式、改变流量特性等功能.
2)定位器的主要作用
⑴它可以将全部气源压力送到调节阀的执行机构的膜室内.使气源压力得到充分利用. 以此提高了执行机构的输出力,相应阀能切断更大的压差.
(1)由于是靠位置来反馈,当摩擦力较大时,便产生较大的回差,定位器便可改变输出压力使阀定在相应的位置上,“定位器”其名的得来,就是这个道理.所以,它又具有提高阀的位置精度的作用.
(2)定位器将整个气源送到膜室,当膜室压力使楠运动并走在相应的位置时.气源被切换. 阀便稳定在某位置上,即是说,阀的供气速度快,阀的动作速度加快・
(3)电气转换器的作用,能用电信号来控制气动阀(电气转换器就只有这一功能)。
3)定位器与转换器的比较与选择
从上述作用中不难看出,定位器具有提高输出力、提高位置精度、提高动作速度和电气 转换四大作用;而电气转换器就只有电气转换功能.两者比较,宜苜选定位器.定位器的选 用场合详见表
序号 | 应选择的场合 | 选择原因 | |
! | 阀的工作压差较大时或釆用刚度大的 弹簧范围时 | 増加阀的许用压差和阀的刚度,以増加稳定性 | |
2 | 为防止间杆处外泄需将填料压紧时 | 因填料处増加了 阀杆的摩檫力 | 因定位器直接与阀位 比絞而不是与力直接 比絞,故为克服各种力对阀工作性能的影响 需选定位器 |
3 | 高温阀、低温阀、波纹管密封阀 | ||
4 | 使用柔性石墨填料的场合 | ||
5 | 悬浮液、高粘度、胶状、含固体颗粒、 纤维、易结焦介质的场合 | 因増加了阀杆运 动的庠擦力 | |
6 | 用于阀大口轻的场合,一般阀DNN 100.媒阀 DNN250 | 因阀芯阀板的重量影响阀动作 | |
7 | 高压调节典 | 压差大.使阀芯的 不平衡力较大 | |
8 | 七动信号管线长度≥ 150m | 加快阀的劝作 | |
9 | 用于分程控制 | ||
10 | 调节阀由电动调节器控制的场合 | 电气转换 |
