Z系列多回转电动阀门执行器，是针于小口径闸阀、截止阀而延伸出来的一种新产品。改变了小口径电动闸阀以“大欺小”的局面。其适用于启闭件做直线运动的阀门，如:小口径闸阀和小口径截止阀等。用丁阀的人、A|能可靠、控制系统先进、远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
Z系列多回转精小型电动阀门执行器有:开关型、无源型、开度型、电子式、智能型等。按连接型式，还分为转矩型和推力型。
咨询热线：13556667439
Z系列多回转精小型电动阀门执行器，是针于小口径闸阀、截止阀而延伸出来的一种新产品。改变了小口径电动闸阀以“大欺小”的局面。其适用于启闭件做直线运动的阀门，如:小口径闸阀和小口径截止阀等。用丁阀的人、A|能可靠、控制系统先进、远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
Z系列多回转精小型电动阀门执行器有:开关型、无源型、开度型、电子式、智能型等。按连接型式，还分为转矩型和推力型。
二、功能及特点
1、精致小巧、美观大方，内部设计独特，坚韧耐磨不易损坏。
2、体积小巧:体积只有同类产品的35%左右;
3、轻便宜人:重量相当于同类产品的1/3;
4、美观大方:压铸铝合金外壳，外表精细流畅并能减少电磁干扰;5、功能大方:开关型、无源触点型、比例型、智能调节型应有尽有;
6、精密耐磨:蜗轮与蜗杆完美结合，和谐联动，蜗轮输出一体化有效地减少了连接间隙，使传动精度大幅度提高;
7、使用方便:免点检、免加油、防锈防水、任意角度安装;8、多重保护:电气限位、机械限位、过热保护、除湿保护
10、数控调节:高度集成智能化模块，数字设定、数字整定、自诊断高度精确，无需定位器，自动控制，一机多能;
11、安全保障:通过AC1500V耐压检测，H级高度绝缘电机，保障机体和生产安全;12、配套简单:采用单相、三相、直流电源，外接线路简单;
2.1智能型功能:
1、智能型电动执行器采用集成化、模块化技术，具有性能可靠、功能齐全的特点。
集位置反馈、伺服放大于一体，且调整使用格外方便，接线尤为简洁，并可扩展通讯接口。
2、有现场数字显示和手操功能:执行器控制模块带有数字显示屏，能够显示执行器开度;并且能够通过控制模块上的按键，进行现场操作。
3、有菜单设置功能:智能控制模块具有菜单设置键，通过菜单键可随意设置执行器控制方式、控制精度、保护措施等。
4、有自调整功能:执行器电气行程（电气零位、满位）确定后，执行器能够自动标定电气零位、满位输出，无须人工调整。
5、有程序设定上下限功能:可通过按键设定执行器上下限行程。
6、有断信号设定执行器动作方式功能:执行器可选择在断信号情况下，执行器全开、停止、全闭三种状态。
7、有执行器堵转检测控制功能:执行器发生堵转，控制模块则断开控制输出，反复检测控制，至堵转排除。
8、有电子刹车功能:执行器需停止运转时，控制模块输出一个反转信号，实现电子刹车。
9、有超温保护功能:控制模块环境温度≥70℃，执行器停止运转。
10、有执行器控制精度自调功能:执行器运转过程中，连续出现3次以上振荡，控制模块便自动将定位精度降低1/1000。
11、电机有热敏开关保护功能:执行器定子线圈中串接热敏保护开关，电机温度超过110℃，热敏保护开关动作,电机停转。
12、有错误代码指示故障功能:执行器出现故障时，控制模块显示屏显示错误代码，指示故障原因。
Z系列多回转精小型电动阀门执行器外形尺寸：
型号 | Z05型 | Z10型 | Z30型 |
性能 | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V |
电机功率 | 0.10KW | 0.25KW | 0.37KW |
转矩 | 50N. M | 100N. M | 300N. M |
输出转速 | 5 (r/min) | 18/24 (r/min) | 8/24 (r/min) |
电路控制 | 开关型(A 220V; W 380V)、智能型Z; | ||
最大阀杆直径 | 20 (mm) | 28 (mm) | |
转动圈数 | 50 | 50 | |
参考重量 | 10 (Kg) | 15 (Kg) | |
耐压等级 | 1500VAC/分钟 | ||
绝缘电阻 | 100m 8 /500V DC | ||
防护等级 | IP67 | ||
环境温度 | -28°C~60°C(其它温度可定做) | ||
安装角度 | 360°任意角度 | ||
箱体材质 | 铝合金压铸件 | ||
工作制 | 短时10 分钟(特殊定做30分钟) | ||
注：常规电源为220V、 380V， 如有其它技术要求请订货时说明，价格另议。
Z系列多回转精小型电动阀门执行器外形尺寸：
Z系列多回转精小型电动阀门执行器电动装置与闸阀选配表：
刀型闸阀与阀门选配表：
电动装置与截止阀选配表

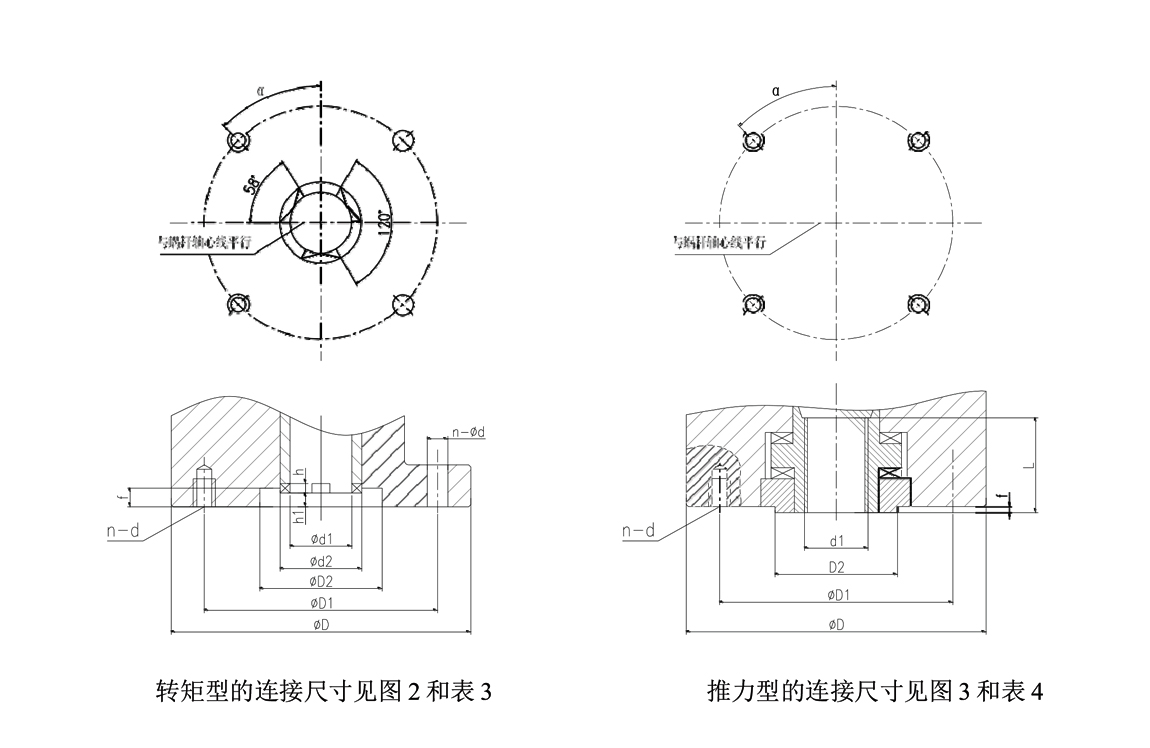

法兰结构示意图
表3 转矩型连接尺寸
型号 | 转矩型 JB2920 | |||||||||||
法兰号 | D | D1 | D2 (H9) | h1 | f | h | d1 | D2 | d | n | a | |
ZT05 | 21 | 125 | 102 | 0 | 0 | 0 | 8 | 30 | 45 | M10 | 4 | 45° |
Z10-30 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | ||
表4 推力型连接尺寸
型号 | 推力型 GB12222 | |||||||||
法兰号 | D | D1 | D2 (f8) | f | D1max | d | L | n | a | |
ZT05 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |
Z10-30 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |

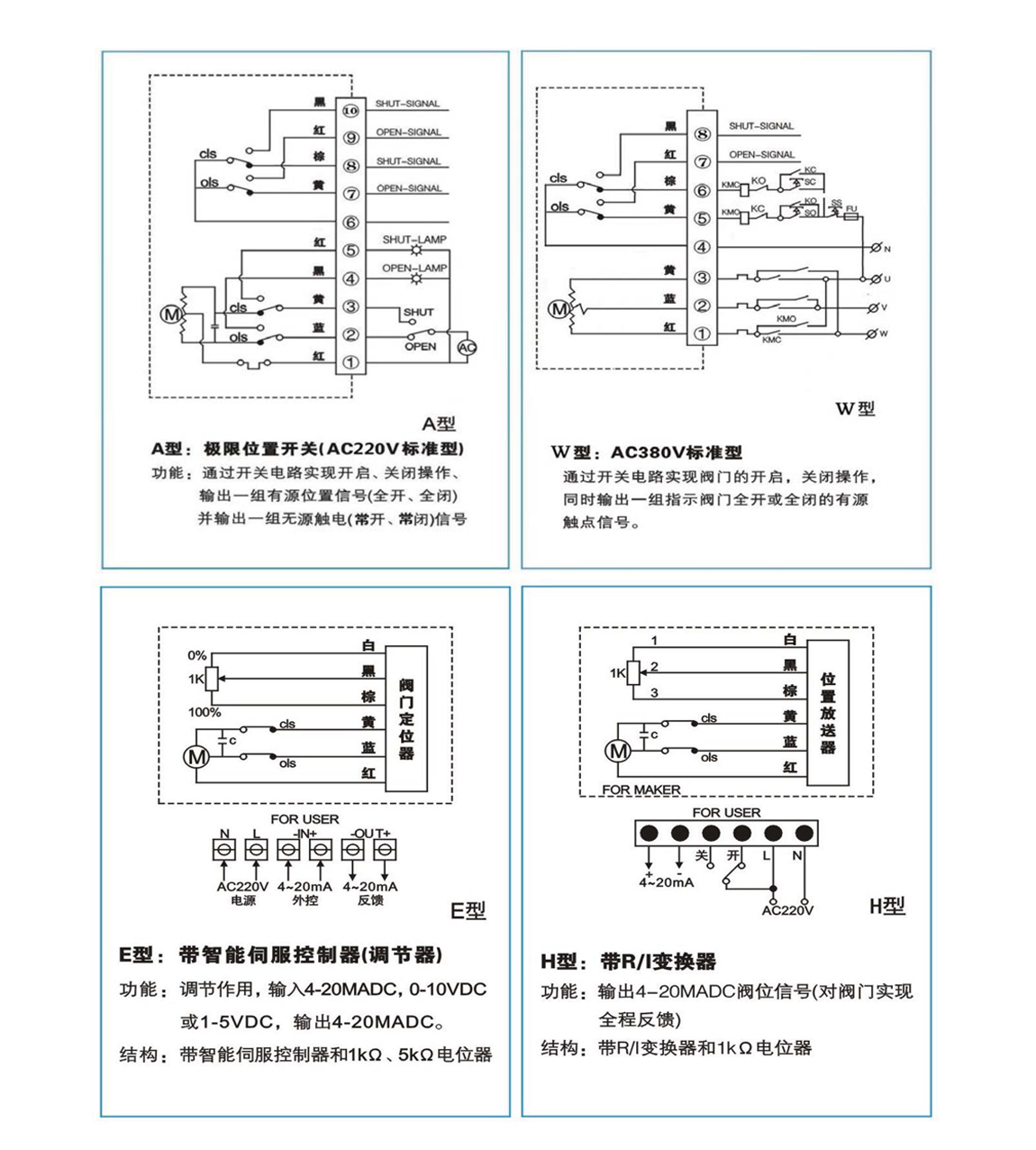

接线电路图
行程控制机构
采用十进制计数器原理，控制精度高。为全系列通用部件，其结构见图6。其工作原理为:由减速箱内的一对大小伞齿轮带动主动小齿轮（Z=8)，再带动行程控制器工作。如果行程控制器按阀门开、关的位置已调整好，当控制器随输出轴转动到预先调整好的位置（圈数）时，则凸轮将转动90°，迫使微动开关动作，切断电机电源，使电机停转，从而实现对电动执行机构行程（转圈数）的控制。
Z系列多回转精小型电动阀门执行器，是针于小口径闸阀、截止阀而延伸出来的一种新产品。改变了小口径电动闸阀以“大欺小”的局面。其适用于启闭件做直线运动的阀门，如:小口径闸阀和小口径截止阀等。用丁阀的人、A|能可靠、控制系统先进、远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
Z系列多回转精小型电动阀门执行器有:开关型、无源型、开度型、电子式、智能型等。按连接型式，还分为转矩型和推力型。
二、功能及特点
1、精致小巧、美观大方，内部设计独特，坚韧耐磨不易损坏。
2、体积小巧:体积只有同类产品的35%左右;
3、轻便宜人:重量相当于同类产品的1/3;
4、美观大方:压铸铝合金外壳，外表精细流畅并能减少电磁干扰;5、功能大方:开关型、无源触点型、比例型、智能调节型应有尽有;
6、精密耐磨:蜗轮与蜗杆完美结合，和谐联动，蜗轮输出一体化有效地减少了连接间隙，使传动精度大幅度提高;
7、使用方便:免点检、免加油、防锈防水、任意角度安装;8、多重保护:电气限位、机械限位、过热保护、除湿保护
10、数控调节:高度集成智能化模块，数字设定、数字整定、自诊断高度精确，无需定位器，自动控制，一机多能;
11、安全保障:通过AC1500V耐压检测，H级高度绝缘电机，保障机体和生产安全;12、配套简单:采用单相、三相、直流电源，外接线路简单;
2.1智能型功能:
1、智能型电动执行器采用集成化、模块化技术，具有性能可靠、功能齐全的特点。
集位置反馈、伺服放大于一体，且调整使用格外方便，接线尤为简洁，并可扩展通讯接口。
2、有现场数字显示和手操功能:执行器控制模块带有数字显示屏，能够显示执行器开度;并且能够通过控制模块上的按键，进行现场操作。
3、有菜单设置功能:智能控制模块具有菜单设置键，通过菜单键可随意设置执行器控制方式、控制精度、保护措施等。
4、有自调整功能:执行器电气行程（电气零位、满位）确定后，执行器能够自动标定电气零位、满位输出，无须人工调整。
5、有程序设定上下限功能:可通过按键设定执行器上下限行程。
6、有断信号设定执行器动作方式功能:执行器可选择在断信号情况下，执行器全开、停止、全闭三种状态。
7、有执行器堵转检测控制功能:执行器发生堵转，控制模块则断开控制输出，反复检测控制，至堵转排除。
8、有电子刹车功能:执行器需停止运转时，控制模块输出一个反转信号，实现电子刹车。
9、有超温保护功能:控制模块环境温度≥70℃，执行器停止运转。
10、有执行器控制精度自调功能:执行器运转过程中，连续出现3次以上振荡，控制模块便自动将定位精度降低1/1000。
11、电机有热敏开关保护功能:执行器定子线圈中串接热敏保护开关，电机温度超过110℃，热敏保护开关动作,电机停转。
12、有错误代码指示故障功能:执行器出现故障时，控制模块显示屏显示错误代码，指示故障原因。
Z系列多回转精小型电动阀门执行器外形尺寸：
型号 | Z05型 | Z10型 | Z30型 |
性能 | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V |
电机功率 | 0.10KW | 0.25KW | 0.37KW |
转矩 | 50N. M | 100N. M | 300N. M |
输出转速 | 5 (r/min) | 18/24 (r/min) | 8/24 (r/min) |
电路控制 | 开关型(A 220V; W 380V)、智能型Z; | ||
最大阀杆直径 | 20 (mm) | 28 (mm) | |
转动圈数 | 50 | 50 | |
参考重量 | 10 (Kg) | 15 (Kg) | |
耐压等级 | 1500VAC/分钟 | ||
绝缘电阻 | 100m 8 /500V DC | ||
防护等级 | IP67 | ||
环境温度 | -28°C~60°C(其它温度可定做) | ||
安装角度 | 360°任意角度 | ||
箱体材质 | 铝合金压铸件 | ||
工作制 | 短时10 分钟(特殊定做30分钟) | ||
注：常规电源为220V、 380V， 如有其它技术要求请订货时说明，价格另议。
Z系列多回转精小型电动阀门执行器外形尺寸：
Z系列多回转精小型电动阀门执行器电动装置与闸阀选配表：
刀型闸阀与阀门选配表：
电动装置与截止阀选配表
法兰结构示意图
表3 转矩型连接尺寸
型号 | 转矩型 JB2920 | |||||||||||
法兰号 | D | D1 | D2 (H9) | h1 | f | h | d1 | D2 | d | n | a | |
ZT05 | 21 | 125 | 102 | 0 | 0 | 0 | 8 | 30 | 45 | M10 | 4 | 45° |
Z10-30 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | ||
表4 推力型连接尺寸
型号 | 推力型 GB12222 | |||||||||
法兰号 | D | D1 | D2 (f8) | f | D1max | d | L | n | a | |
ZT05 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |
Z10-30 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |
接线电路图
行程控制机构
采用十进制计数器原理，控制精度高。为全系列通用部件，其结构见图6。其工作原理为:由减速箱内的一对大小伞齿轮带动主动小齿轮（Z=8)，再带动行程控制器工作。如果行程控制器按阀门开、关的位置已调整好，当控制器随输出轴转动到预先调整好的位置（圈数）时，则凸轮将转动90°，迫使微动开关动作，切断电机电源，使电机停转，从而实现对电动执行机构行程（转圈数）的控制。
请注意，安装后一定要对执行器进行调整后才可使用
电动执行机构与阀门组装后，必须对行程控制器进行调整，方可使用;注意:调整前，必须检查电机的旋向，控制线路是否正确，以防电机失控。
9.1行程控制器的调整
9.1.1全关位置的调整
注:先调关向，后调开向。
a)用手动将阀门关严;
b)用螺丝刀压下顶杆并转90°卡住,使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开;
c)按关向箭头旋转关向调整轴，直到关向凸轮动作为止;
d)旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合，此时一定要用螺丝刀旋转一下关向调整轴,以确保其正确啮合。
9.2.1全开位置的调整
a)用手动将阀门开到所需的位置;
b)压下顶杆并转90°卡住;使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开;c)按开向箭头旋转开向调整轴，直到开向凸轮动作为止;
d)旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合，此时一定要用螺丝刀旋转一下开向调整轴,以确保其正确啮合。
故障排除
序号 | 故障 | 原因 | 排除方法 |
1 | 电机起不动
| 1. 电源线脱开 2.控制线路 故障3.行程或力矩控制机.构失灵 | 1. 检查电源线 2.排除线路 故障 3.排除行程或力矩控制机构故障 |
2 | 输出轴旋向不符合规定 | 电源相序接反 | 调换任意两电源线 |
3 | 电机过热
| 1. 连续工作时间太长 2.-.相线断开 | 1.停止电机，使电机冷却 2.检查电源线 |
4 |
运行中电机停转
| 1.阀门有帮 2.电动装 置过载,力矩控制机构动作 | 1.停止电机，使电机冷却 2. 检查电源线 |
5 | 阀门到位后电机.不停转或灯不亮
| 1.行程或力矩控制机构有故障 2. 行程控制机构调整不当 | 1.检查行程或力矩控制机构 2.重新调整行程控制机构 |
6 | 远方无阀位信号
| 1.电位器齿轮紧定螺钉松动 2.远传电位器故障 | 1.拧紧电位器齿轮紧定螺钉 2. 检查更换电位器 |
请注意，安装后一定要对执行器进行调整后才可使用
电动执行机构与阀门组装后，必须对行程控制器进行调整，方可使用;注意:调整前，必须检查电机的旋向，控制线路是否正确，以防电机失控。
9.1行程控制器的调整
9.1.1全关位置的调整
注:先调关向，后调开向。
a)用手动将阀门关严;
b)用螺丝刀压下顶杆并转90°卡住,使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开;
c)按关向箭头旋转关向调整轴，直到关向凸轮动作为止;
d)旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合，此时一定要用螺丝刀旋转一下关向调整轴,以确保其正确啮合。
9.2.1全开位置的调整
a)用手动将阀门开到所需的位置;
b)压下顶杆并转90°卡住;使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开;c)按开向箭头旋转开向调整轴，直到开向凸轮动作为止;
d)旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合，此时一定要用螺丝刀旋转一下开向调整轴,以确保其正确啮合。
故障排除
序号 | 故障 | 原因 | 排除方法 |
1 | 电机起不动
| 1. 电源线脱开 2.控制线路 故障3.行程或力矩控制机.构失灵 | 1. 检查电源线 2.排除线路 故障 3.排除行程或力矩控制机构故障 |
2 | 输出轴旋向不符合规定 | 电源相序接反 | 调换任意两电源线 |
3 | 电机过热
| 1. 连续工作时间太长 2.-.相线断开 | 1.停止电机，使电机冷却 2.检查电源线 |
4 |
运行中电机停转
| 1.阀门有帮 2.电动装 置过载,力矩控制机构动作 | 1.停止电机，使电机冷却 2. 检查电源线 |
5 | 阀门到位后电机.不停转或灯不亮
| 1.行程或力矩控制机构有故障 2. 行程控制机构调整不当 | 1.检查行程或力矩控制机构 2.重新调整行程控制机构 |
6 | 远方无阀位信号
| 1.电位器齿轮紧定螺钉松动 2.远传电位器故障 | 1.拧紧电位器齿轮紧定螺钉 2. 检查更换电位器 |
